Conexión "Daisy Chain" Logger SOLIS en inversores residenciales

Escenarios Aplicables

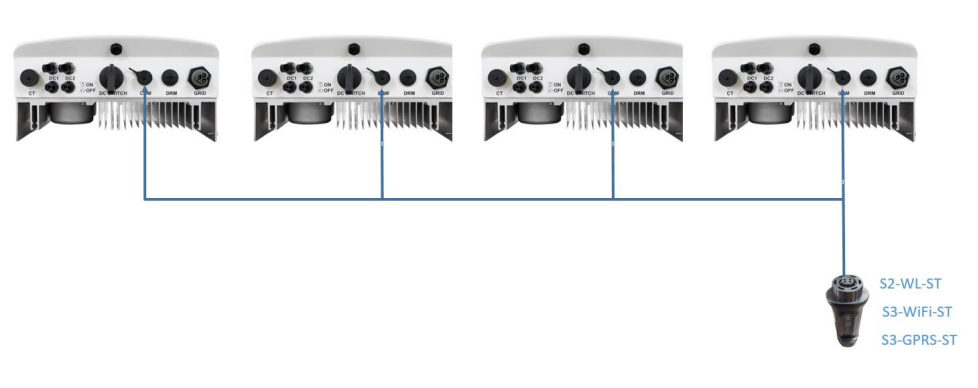

Este documento proporciona orientación para conectar los registradores de datos Solis S2-WL-ST, S3-WiFi-ST y S3-GPRS-ST a múltiples inversores Solis utilizando un solo puerto COM.

Registradores de Datos Compatibles:

• S2-WL-ST
• S3-WiFi-ST
• S3-GPRS-ST

Inversores Compatibles:

• Solis-1P(2.5-6)K-4G / S5-GR1P(2.5-6)K / S6-GR1P(2.5-6)K
• Solis-1P(7-10)K-4G / S5-GR1P(7-10)K
• Solis-3P(3-20)K-4G / S5-GR3P(3-20)K

Accesorio Requerido:

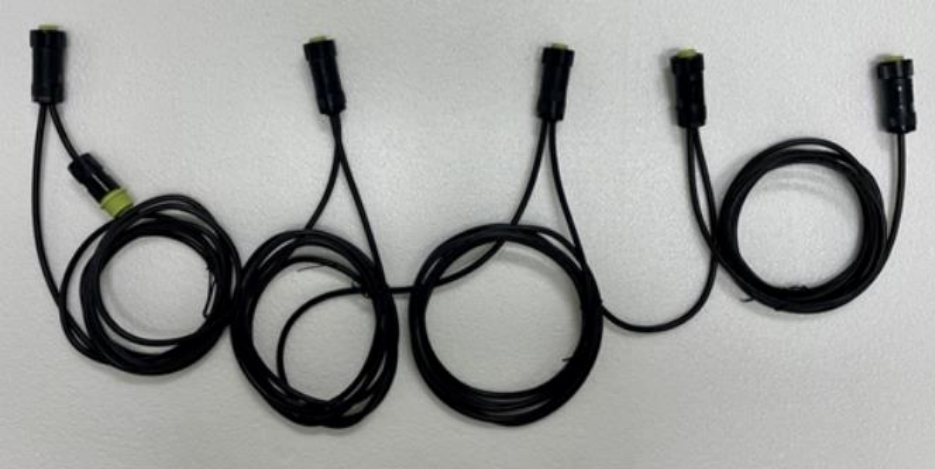

Conector prehecho con cables (distancia de 2.5 m entre conectores). Están disponibles dos opciones:

• Para 5 inversores: Código BOM: 2313020142
• Para 10 inversores: Código BOM: 2313020143

Instalar el Logger

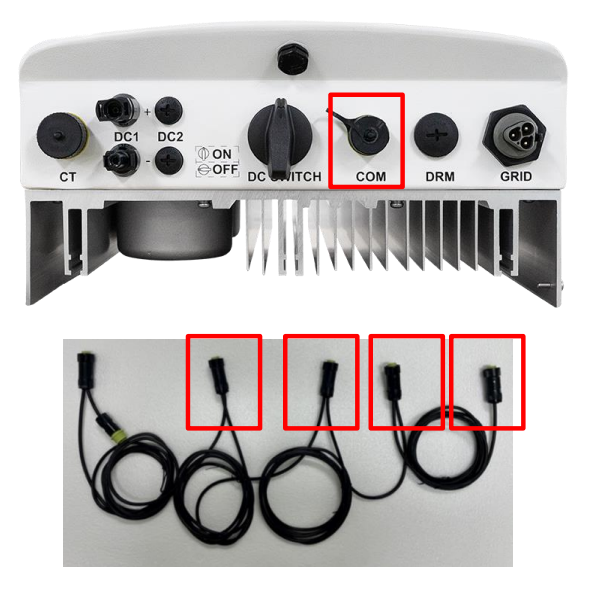

Conecte cada uno de los conectores individuales del accesorio prefabricado al puerto COM de 4 pines en la parte inferior de cada inversor.

• Si el número de inversores es menor que el número de conectores disponibles, corte el conector(s) y cable excedente(s).
• Si la longitud del cable entre conectores es insuficiente, puede cortar el cable y extenderlo según sea necesario.

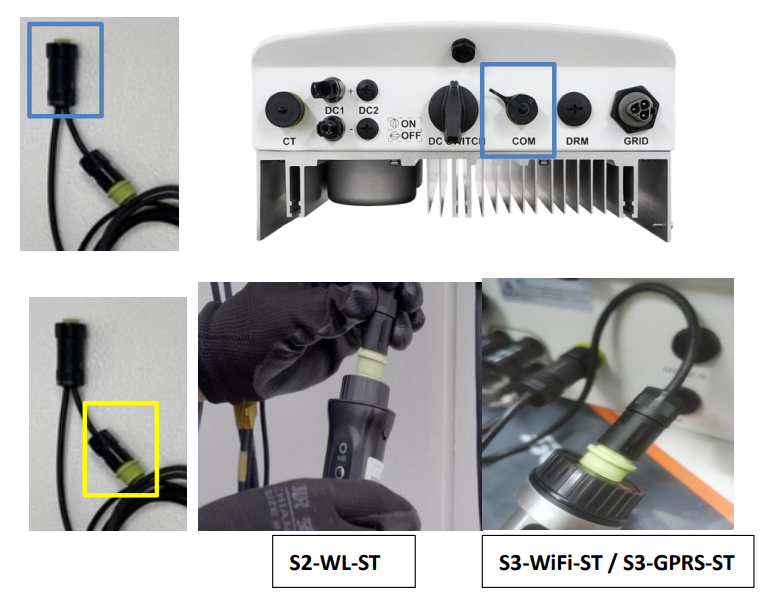

Localice el conector con dos extremos. Conecte el extremo etiquetado como Bl  al dispositivo correspondiente (si aplica).

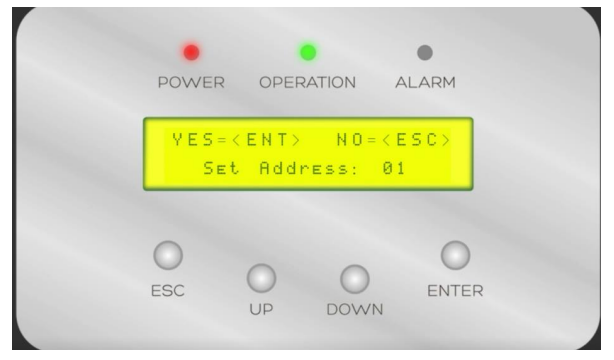

Encienda los inversores y establezca las direcciones de esclavo para cada inversor de forma diferente. Ruta de configuración: Configuración -> Dirección. Por ejemplo: Si hay 3 inversores conectados, configure el último inversor (conectado con el registrador de datos) con la dirección de esclavo = 01. Luego, configure los otros inversores con las direcciones de esclavo = 02, 03.

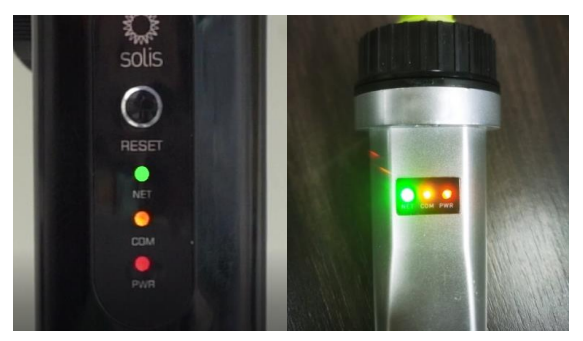

Después de la configuración y encendido del sistema, los tres indicadores LED en el registrador de datos deben estar encendidos constantemente, lo que indica una comunicación normal.
