Alarma 1030 - Grid INTF

Descripción del error:

Si durante el funcionamiento, el inversor se ve afectado por la distorsión de voltaje en el lado de la red, la corriente de salida del inversor aumentará repentinamente a 1.4 veces la corriente máxima. Simultáneamente, las fluctuaciones de corriente anormales se controlarán automáticamente 5 veces en 30 segundos. Si ocurre una sexta vez, el inversor se desconectará de la red para protección del equipo y mostrará el mensaje “GRID INTF”. En SolisCloud también puede mostrarse con los siguientes nombres:

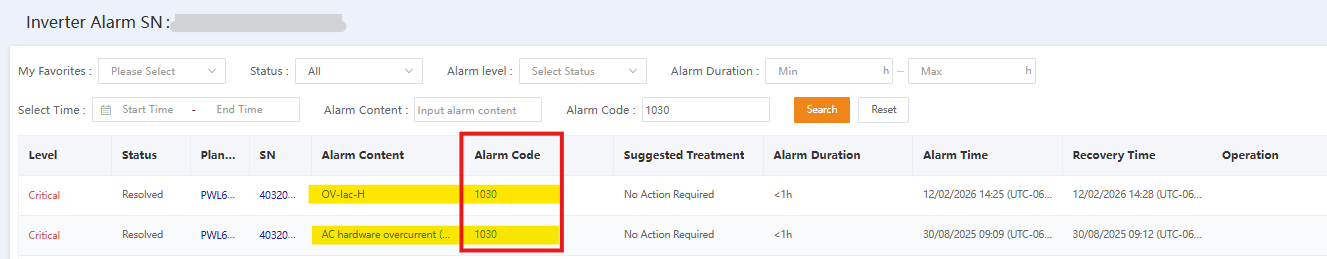

Código de alarma 1030:

• Grid-INTF
• AC hardware overcurrent (ABC phase)(1030)
• OV-Iac-H(1030)


¿Qué puede causar el error GRID-INTF?

Problemas del sistema fotovoltaico

En el sistema fotovoltaico, los puntos de cableado entre el equipo y la red eléctrica son los más propensos a tener problemas. Cuando aparece el mensaje "GRID-INTF", se recomienda revisar primeramente los siguientes puntos:

1) Verifique si el cableado de CA del lado de la red es correcto, si está conectado incorrectamente, causará fluctuaciones de corriente CA.

2) Compruebe si el diámetro del cable de CA cumple con los requisitos estándar. Si el diámetro del cable es demasiado pequeño, hará que el voltaje de la red fluctúe.

3) Verifique si el material de la línea de CA en el sitio es satisfactorio. La salida del inversor puede ser anormal debido al uso de materiales de calidad inferior.

Alteraciones de red

Las sobretensiones de la red pueden ser un problema muy difícil de diagnosticar. La forma más sencilla de saber si esta es la falla, es confirmar si hay maquinaria eléctrica de gran tamaño en la carga eléctrica del propietario o alrededor; como máquinas de estampar, motores de alta potencia, máquinas herramienta de procesamiento, etc. La conmutación de este tipo de equipos tendrá impacto e interferencia en la red, provocando armónicos excesivos y superando el rango de tolerancia de los inversores Solis. Para protegerse, el inversor se desconectará de la red y mostrará el mensaje “GRID INTF”.

Soluciones

Problema en el sistema fotovoltaico

1) Para un cableado de terminales de CA deficiente del inversor, vuelva a apretar la línea de CA o reemplace los terminales de CA.

2) Para cables de CA de tamaño insuficiente, los cables de CA deben reemplazarse con cables de tamaño adecuado que tengan una mayor capacidad de transporte de corriente.

3) Tras validar la correcta instalación y conexiones AC, puede probarse el cambiar el Grid Filter Set del inversor a 02, 03 o 07 (00 más sensible, 07 menos sensible).

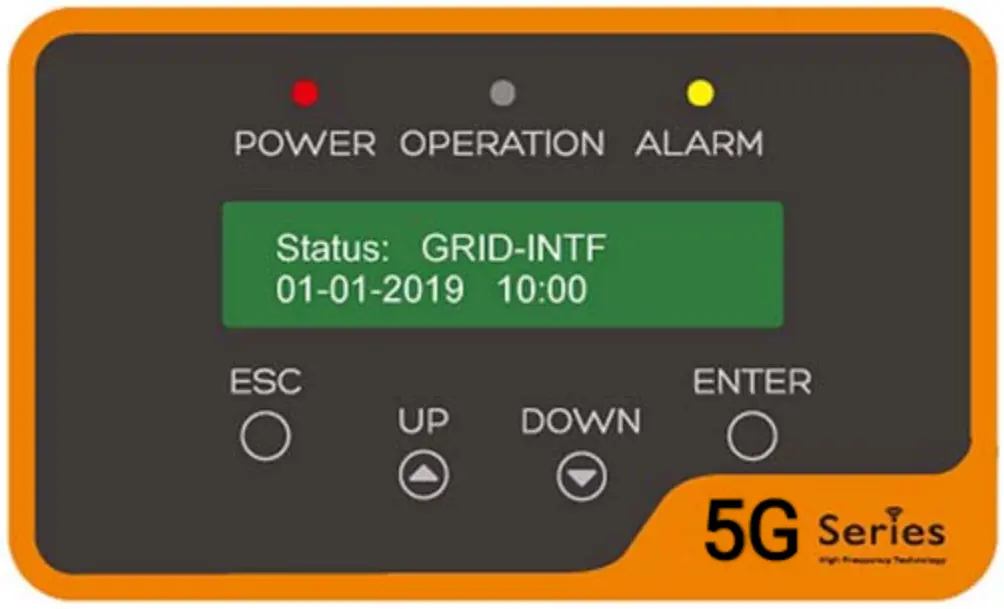

Inversores On-Grid con pantalla:

1. Enter - Advanced Settings - Switch ON/OFF / Grid ON/OFF -> OFF
2. Enter - Advanced Settings - 0010 - Special Settings - Grid Filter Set -> Cambiar entre 00 a 07 y presionar ENTER.
3. Enter - Advanced Settings - Switch ON/OFF / Grid ON/OFF -> ON

Inversores de almacenamiento (híbridos):

1. Configuración desde la app con conexión local o vía remota.

2. Cambiar Switch de inversor a OFF.
3. Ir a ajustes avanzados / Advanced Setting - Special Function Settings 1 - Grid Filter (Seleccionar entre 00 y 07)
4. Cambiar Switch de inversor a ON.

4) Puede existir un daño interno en el inversor y se requiere diagnóstico. Esto si después de probar las soluciones anteriores para esta alarma no muestran cambios. Si es el caso, favor de contactar con el proveedor / distribuidor del inversor, o proceder a la creación de un ticket de servicio según sea el caso.

Si la carga eléctrica del propietario o las áreas circundantes tienen equipos de alta corriente en funcionamiento, use un osciloscopio para probar las formas de onda de voltaje y corriente en el lado de CA de la red. La forma de onda debe compartirse con el cliente y los ingenieros de Solis. Basándose en la forma de onda, los ingenieros de Solis pueden evaluar y resolver el problema a través de configuraciones de software especiales.
